Standardne robotske celice
IMM stroji
Standardne robotske celice za posluževanje strojev za brizganje plastike — z industrijskimi 6-osnimi roboti, dodatnimi operacijami in modularnimi postajami.
IMM avtomatizacija
Alternativa tradicionalnim linearnim manipulatorjem.
Standardne celice Flexido so alternativa linearnim manipulatorjem pri posluževanju strojev za brizganje plastike.
V standardnih robotskih celicah so integrirani 6-osni roboti, ki poleg osnovne funkcije odvzemanja kosov iz orodja nudijo tudi dodatne operacije.
Standardne robotske celice se uporabijo tudi v primerih, ko so stroji inštalirani v proizvodnih prostorih z nizko višino.
Standardna celica

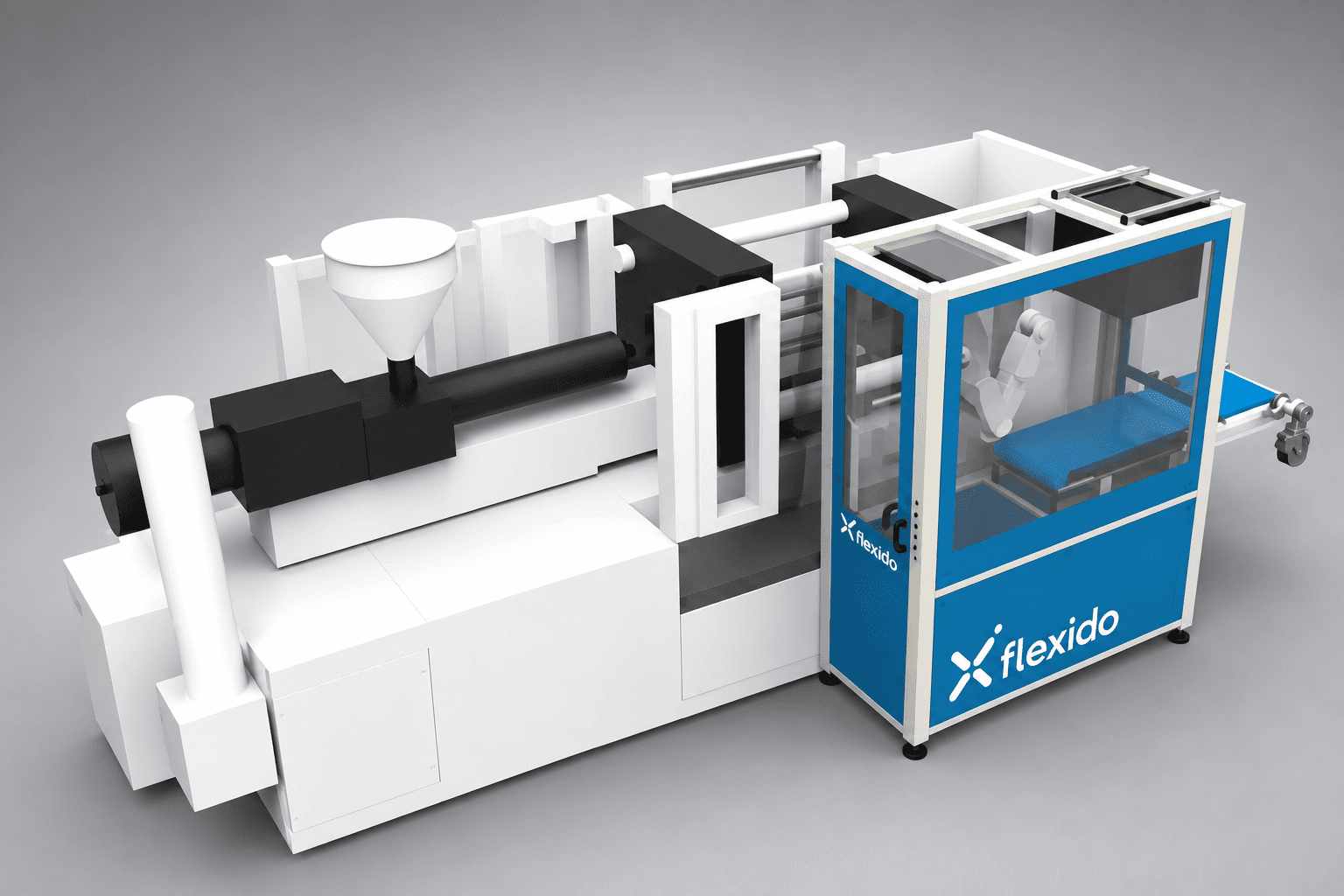

FLEX 7 IMM Slim
FLEX 7 IMM Slim je kompaktna avtomatizacijska celica za stroje za brizganje plastike. Namenjena je odvzemu kosov, insert moulding procesu, pripravi insertov in kontroli kakovosti v majhnem tlorisu.
- Majhen tloris
- Integriran transportni trak
- Možnost bowl feederja
- Možnost vision kontrole
Tehnični podatki
- Dimenzije
- 1660 × 720 mm
- Robot
- MZ 7L / 10FL
- Nosilnost
- 7 kg / 10 kg
- Doseg
- 911 mm / 1202 mm
- Vmesnik
- E67, E78 / E73
Aplikacije
Dokumentirane aplikacije FLEX 7 IMM Slim.
odvzem in izrivanje kosov
kontrola kakovosti
enostavno vstavljanje insertov
insert moulding
Dodatne operacije
Več kot samo odvzem kosa iz orodja.
odstranjevanje dolivka
preverjanje zalitosti kosov
preverjanje prisotnosti srha ali prelitij
zaznavanje površinskih napak
montaža brizganega kosa v celici
naknadna obdelava brizganega kosa
Priprava insertov
Dokumentirane opcije za pripravo in dovajanje insertov.

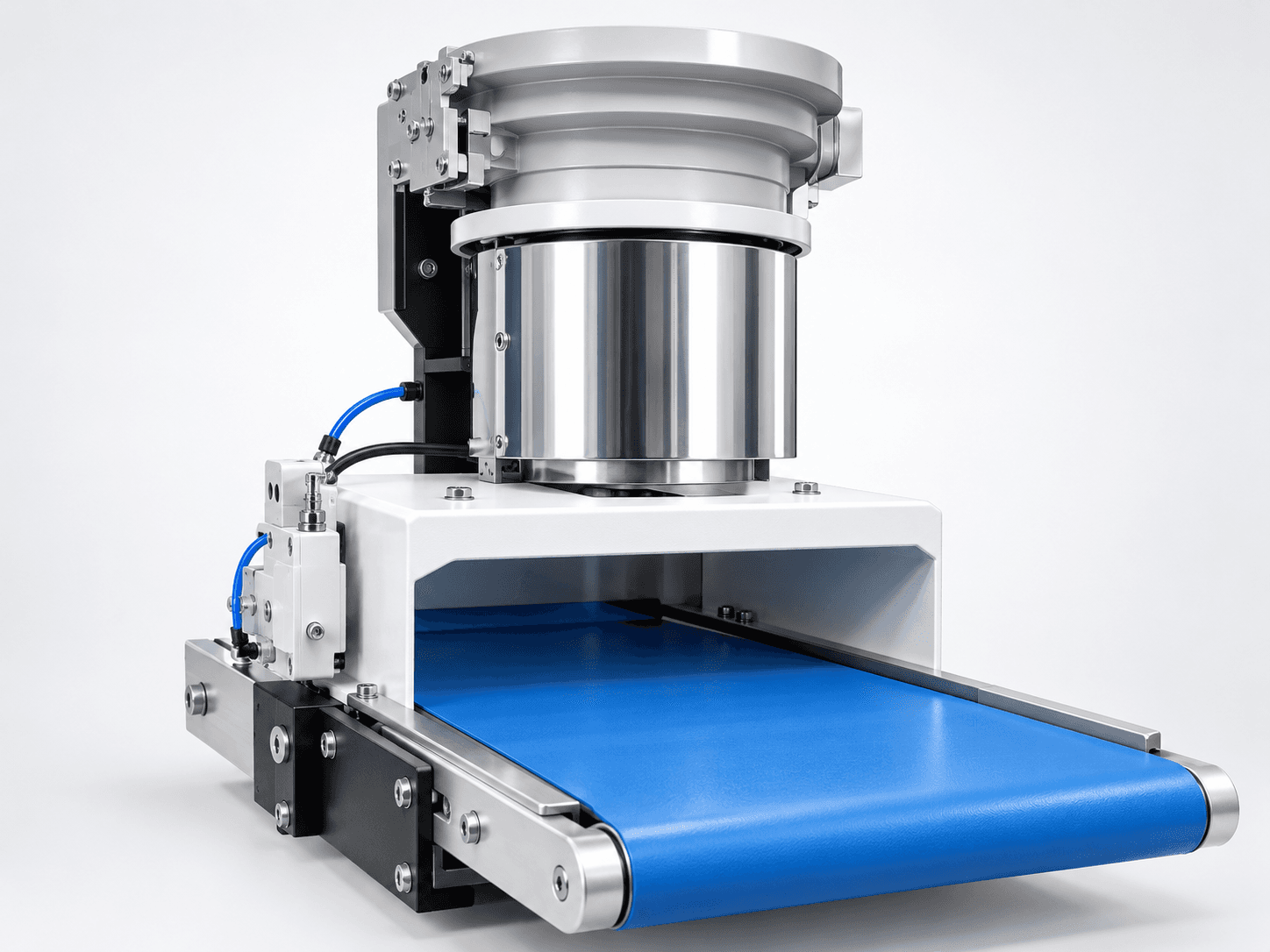

Bowl feeder
Dovajanje in orientacija insertov pred vstavljanjem.

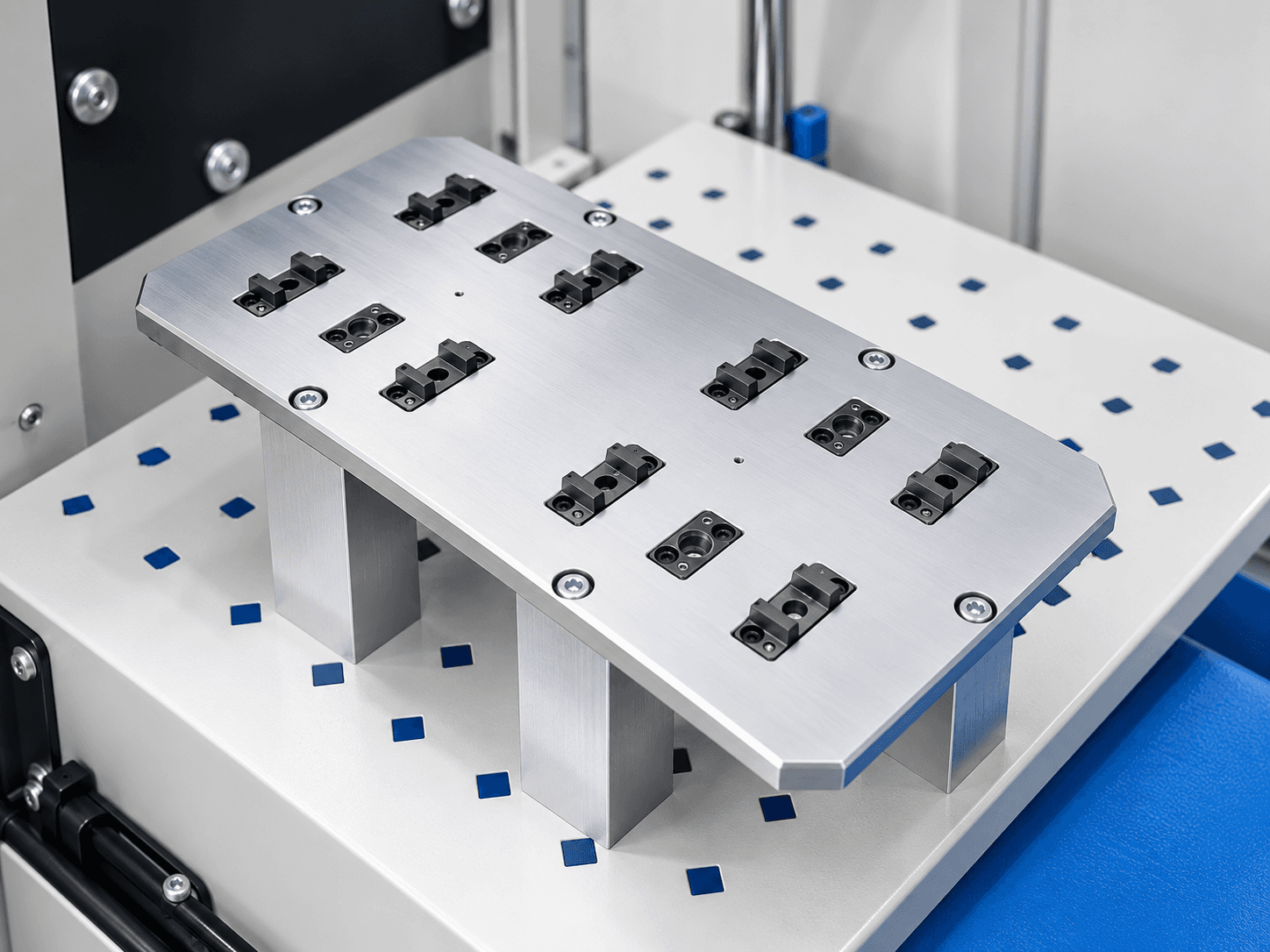

Miza za pripravo insertov
Delovna postaja za pripravo insertov pred ciklom.

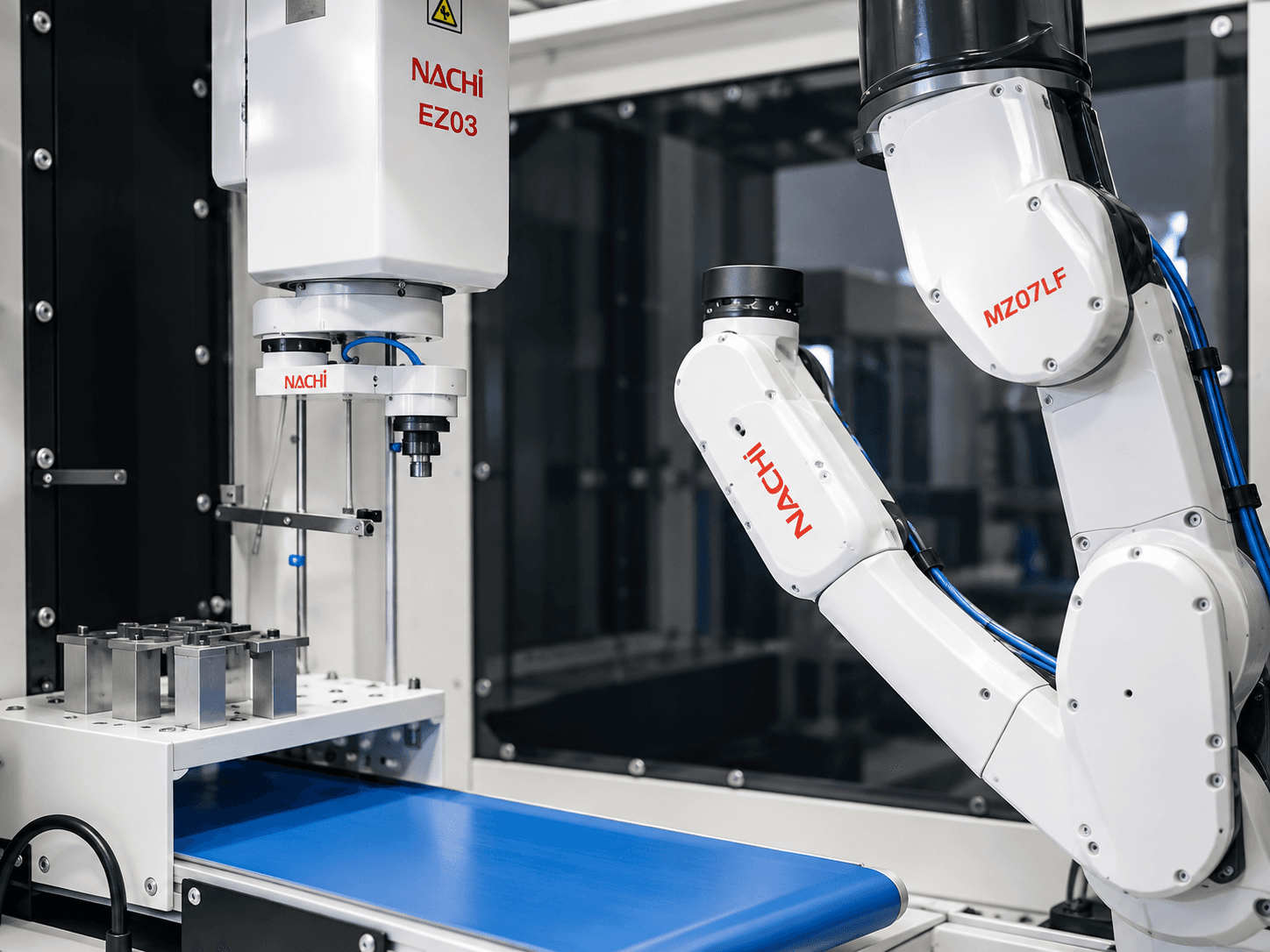

Integrirani SCARA robot
Sortiranje in priprava insertov v celici, kadar je konfiguriran.

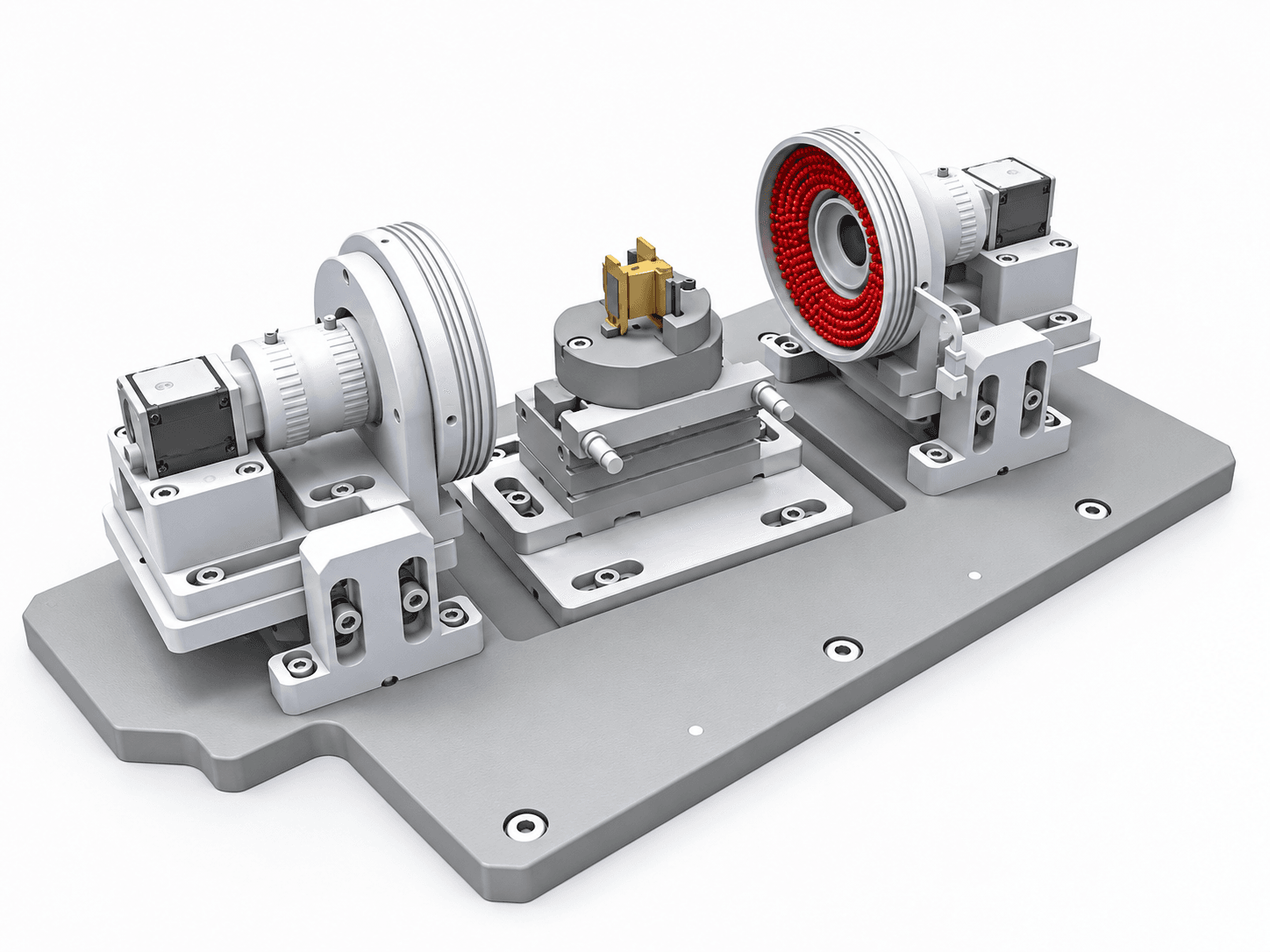

Vision sistem
Preverjanje kakovosti kosov v celici.
Integracija v celici
6-osni robot izvaja osnovno posluževanje stroja in vstavljanje insertov v orodje.
Integrirani SCARA robot podpira sortiranje in pripravo insertov, kadar je v celici konfiguriran. Prijemi so prilagojeni za 6-osni in SCARA robot.
Vmesniki, ki morajo biti predhodno nameščeni na strojih za brizganje plastike, so Euromap 67 in Euromap 63 oziroma Euromap 77.
Standardne robotske celice se pogosto uporabljajo tudi pri vstavljanju insertov v orodje pri procesu nabrizgavanja.
Modulne postaje
- vhodna vibrirna postaja
- drsni paletni sistem
- sistem vrtljive mize
- Pick & Place Vision sistem
Cenovna dostopnost
Zaradi modularne zasnove so standardne robotske celice cenovno dostopnejše.
Višja kakovost
Celica pomaga zvišati kakovost proizvodnje in razpoložljivost strojev ter proizvodnih sredstev.
Referenca
Robotska celica za nabrizgavanje
Realiziran projekt robotske celice za nabrizgavanje kosov — konkreten primer te vrste IMM avtomatizacije v praksi.
Oglejte si soroden projekt→Povezana rešitev
Ko brizganje zahteva več kot odvzem kosa.
Kontakt
Je IMM celica prava rešitev za vaš proces?
Skupaj pogledamo vaš stroj za brizganje plastike, kos, prostor ob stroju, način odvzema in dodatne operacije — potem ocenimo, katera konfiguracija celice ima največ smisla.
