FLEX 25 / 50

Konfigurabilna robotska celica z robotom nosilnosti 25 ali 50 kg za zahtevnejše proizvodne korake.

Kdaj izbrati FLEX 25 / 50

Ko FLEX 7 ne pokrije zahtevane nosilnosti, dosega ali potrebnih opcij.

FLEX 25 / 50 je konfigurabilno izhodišče za izvedbe, pri katerih je treba upoštevati zahtevano nosilnost, doseg in dodatne module.

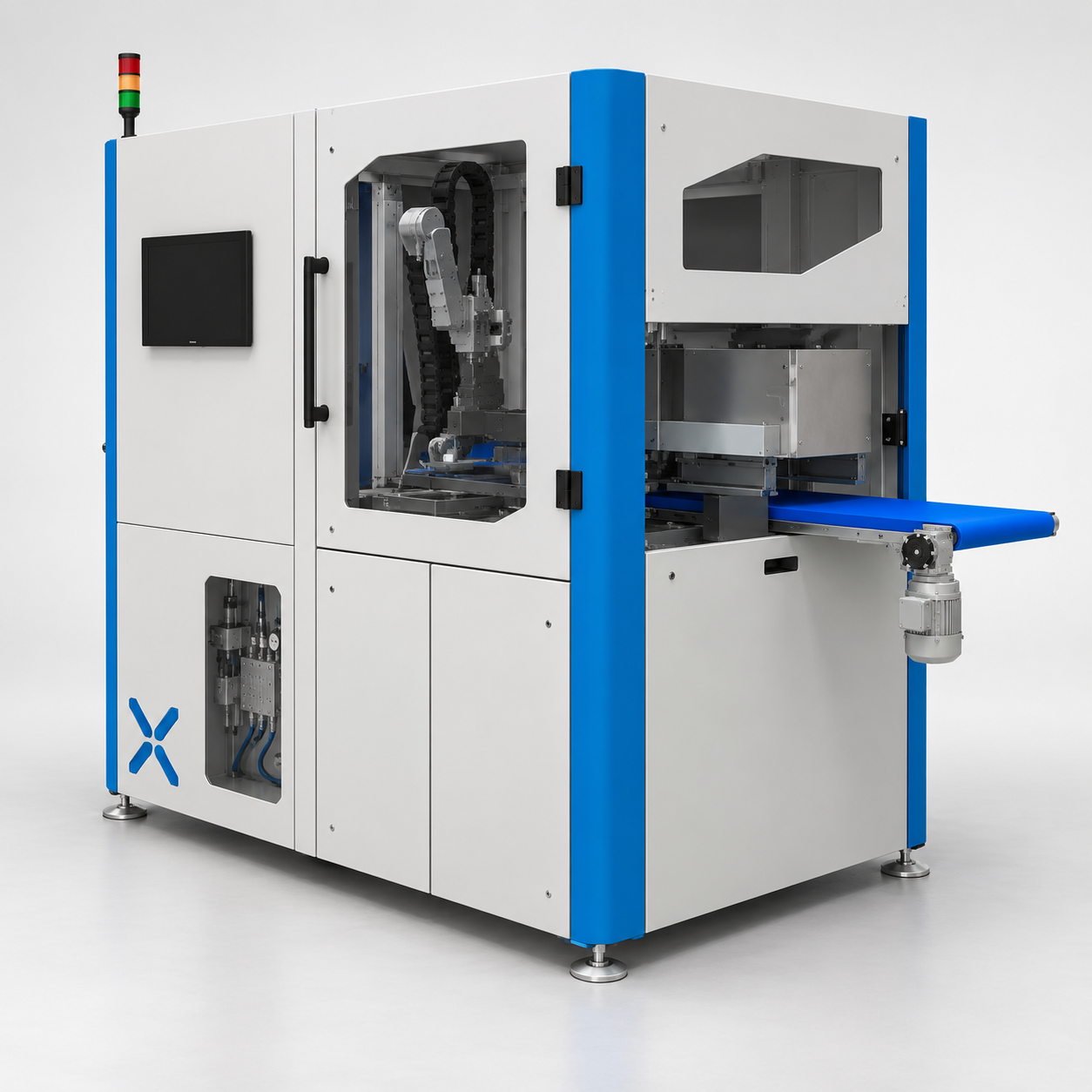

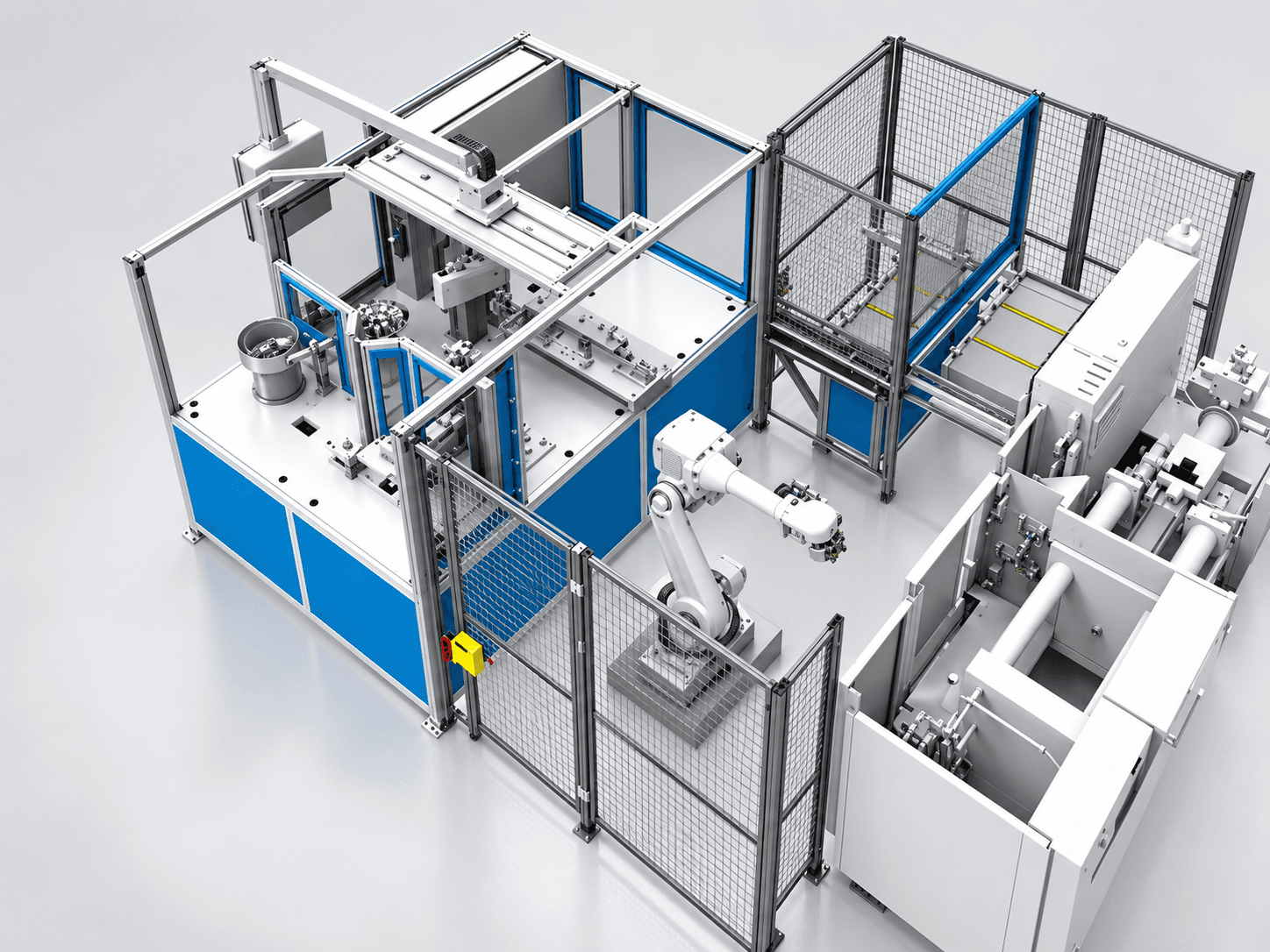

Celoten avtomatizacijski sistem FLEX 25 / 50 z varnostno ograjo

Standardna celica

FLEX 25 / 50

FLEX 25 / 50 je zmogljivejša avtomatizacijska platforma za insert placing, insert moulding, kontrolo kakovosti in procesne aplikacije, kjer so potrebni večji roboti, večja nosilnost ali širši nabor opcij.

Srednje in zahtevnejše aplikacije
Fleksibilne možnosti prijemal
Sistemi za dovod in odvod
Vision in senzorske opcije

Tehnični podatki

Dimenzije: 2500 × 2360 mm + varnostna ograja
Robot: MZ25 / MZ50F
Nosilnost: 25 kg / 50 kg
Doseg: 1882 mm / 2102 mm

Aplikacije

Kje se FLEX 25 / 50 uporablja.

Vstavljanje insertov in insert moulding

Lasersko čiščenje insertov pred brizganjem

Lasersko graviranje po brizganju

Kontrola kakovosti in procesna kontrola

Signali aplikacij

Primeri kosov in komponent.

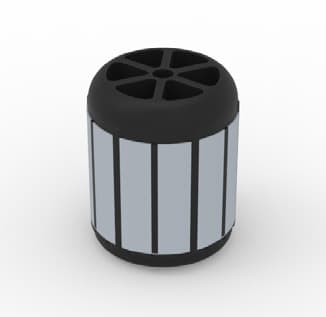

Stator

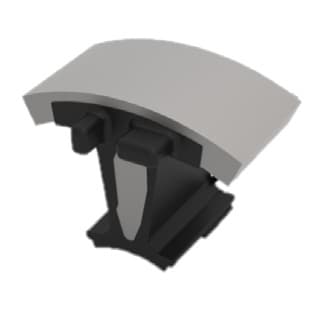

Stator segment

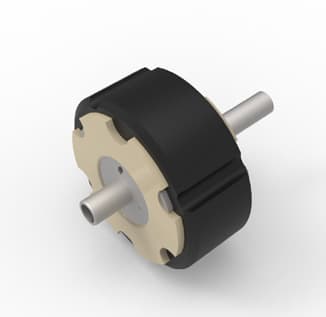

Rotor

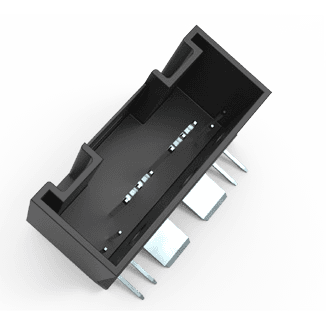

Connector

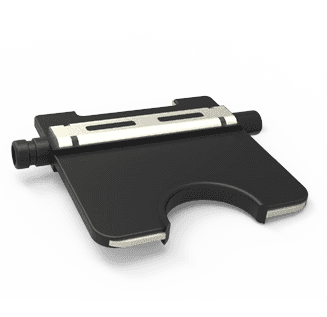

Venting flap

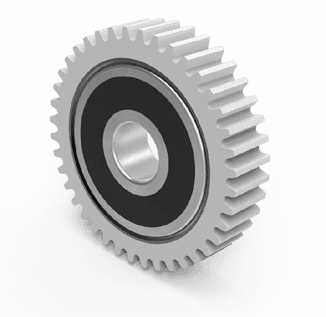

Zobnik

Moduli in tehnični elementi

Dokumentirane konfiguracije

Prijemala

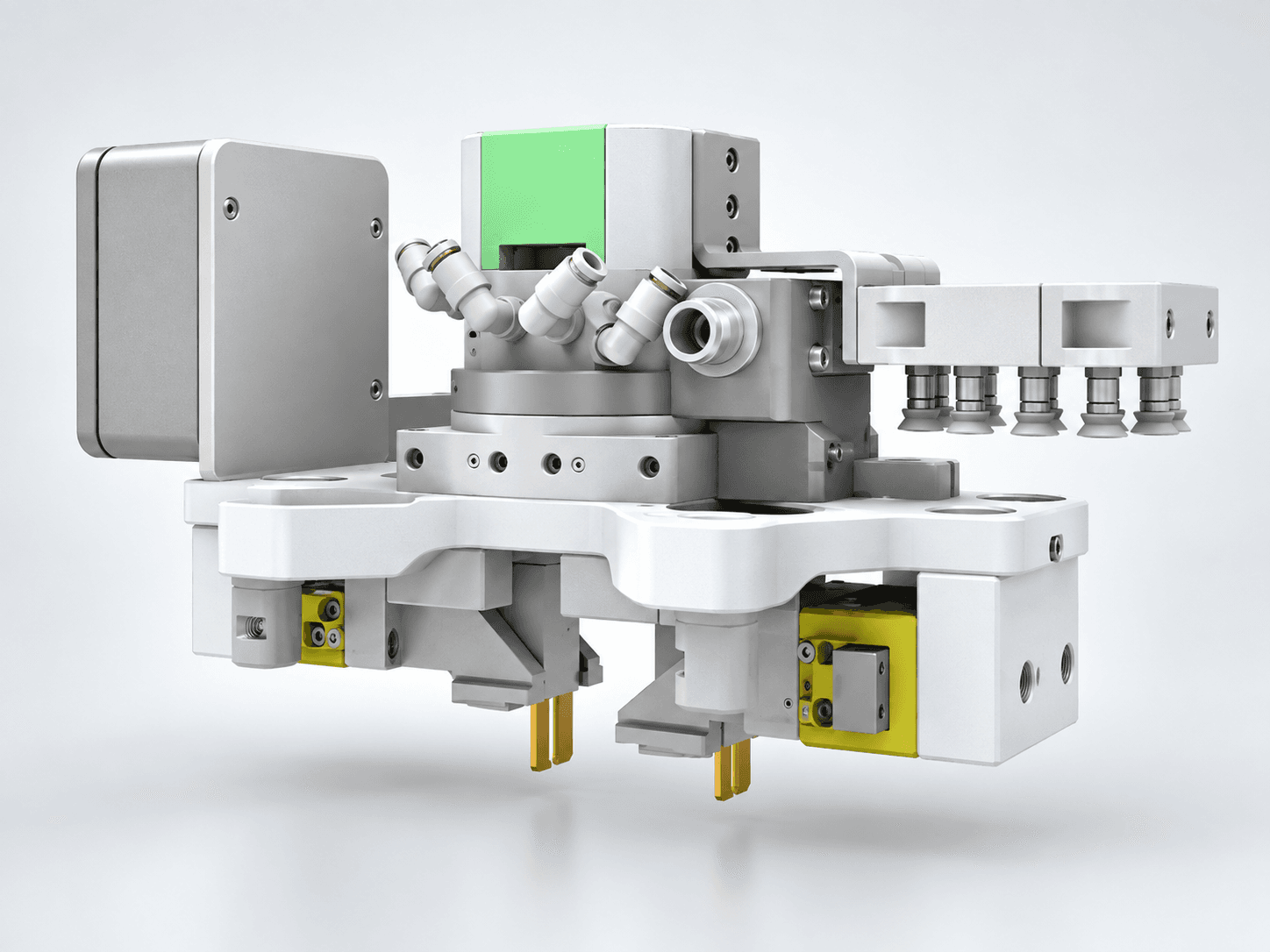

Enostavno prijemalo
Za osnovno rokovanje s kosom v ponavljajočem procesu.

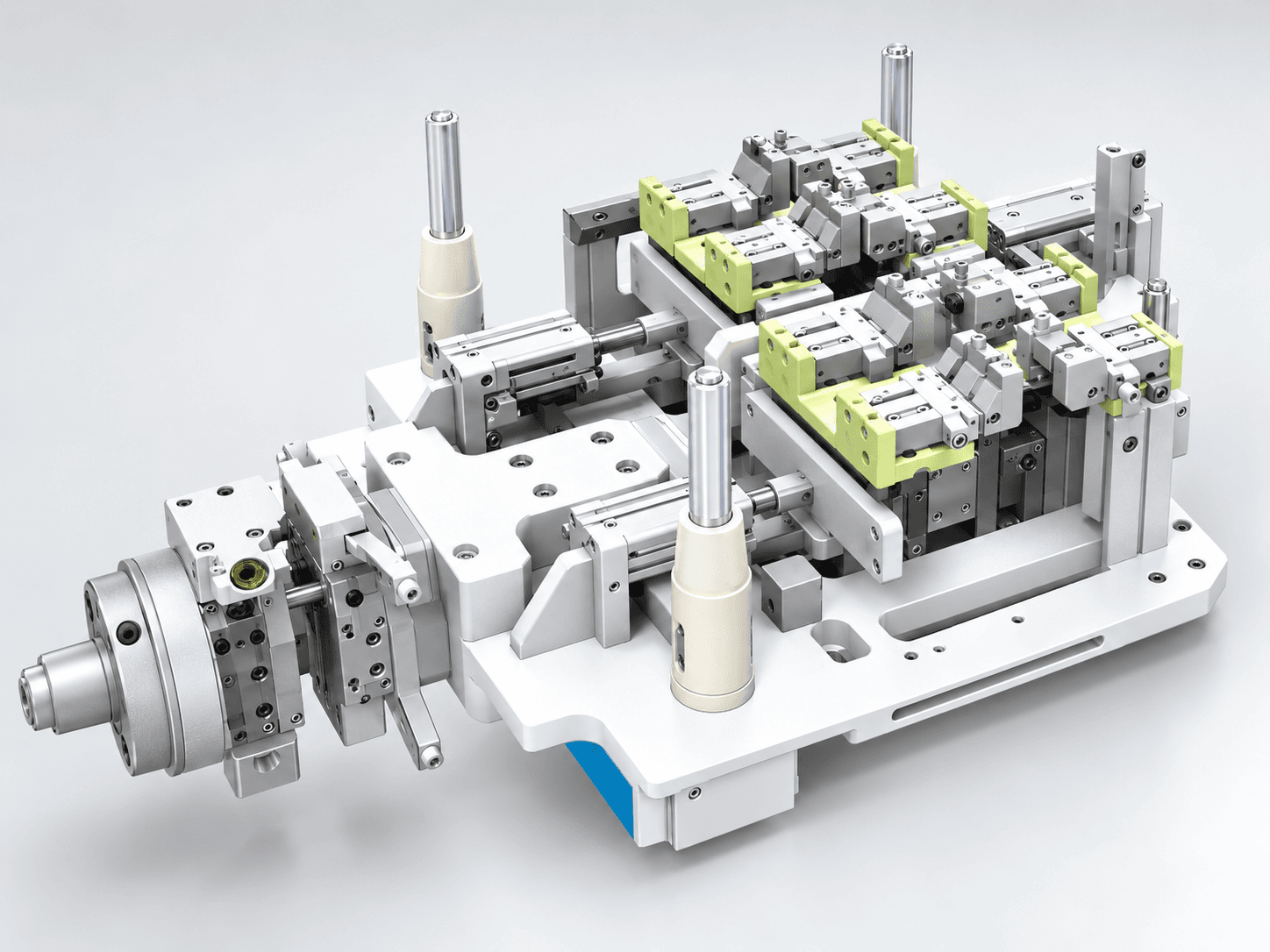

Prijemalo za vstavljanje insertov
Za natančno vstavljanje insertov v orodje ali priprave.

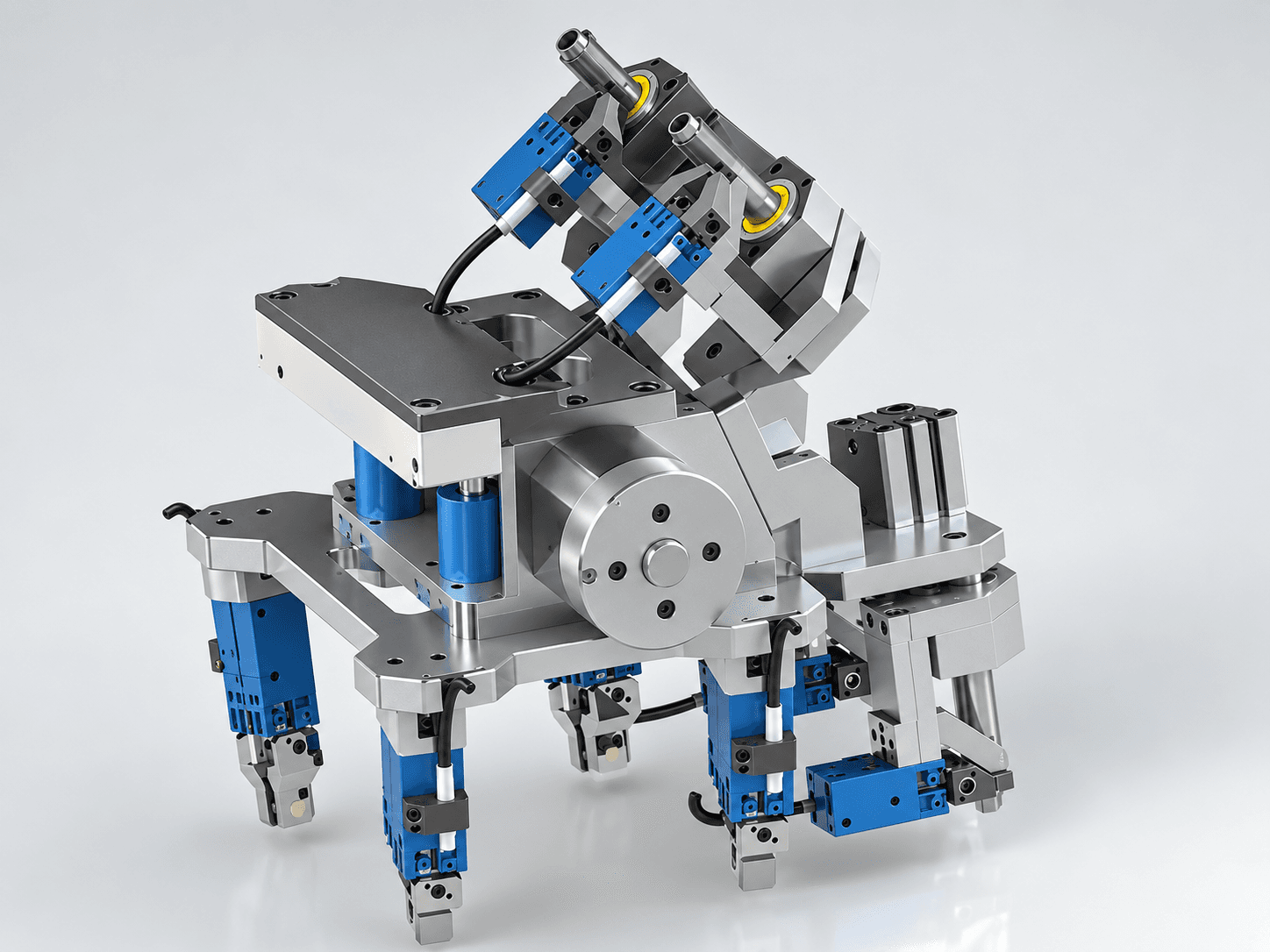

Kompleksno prijemalo za insert moulding
Več točk prijema in kombinirane funkcije za zahtevne insert aplikacije.

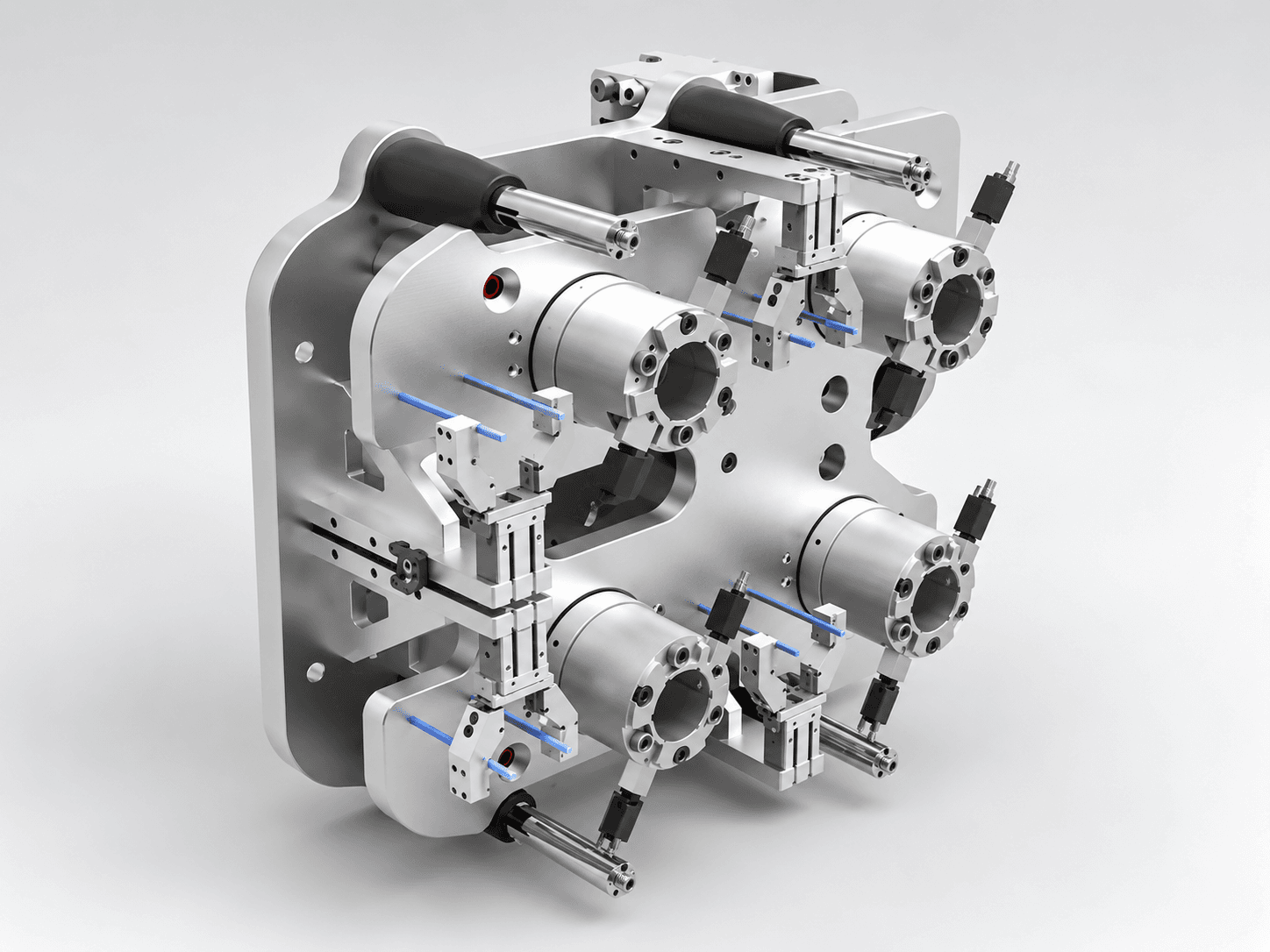

Kompleksno prijemalo za insert moulding (dokumentirana izvedba 2)
Druga dokumentirana konstrukcija iz e-kataloga.

Dovod in odvod kosov

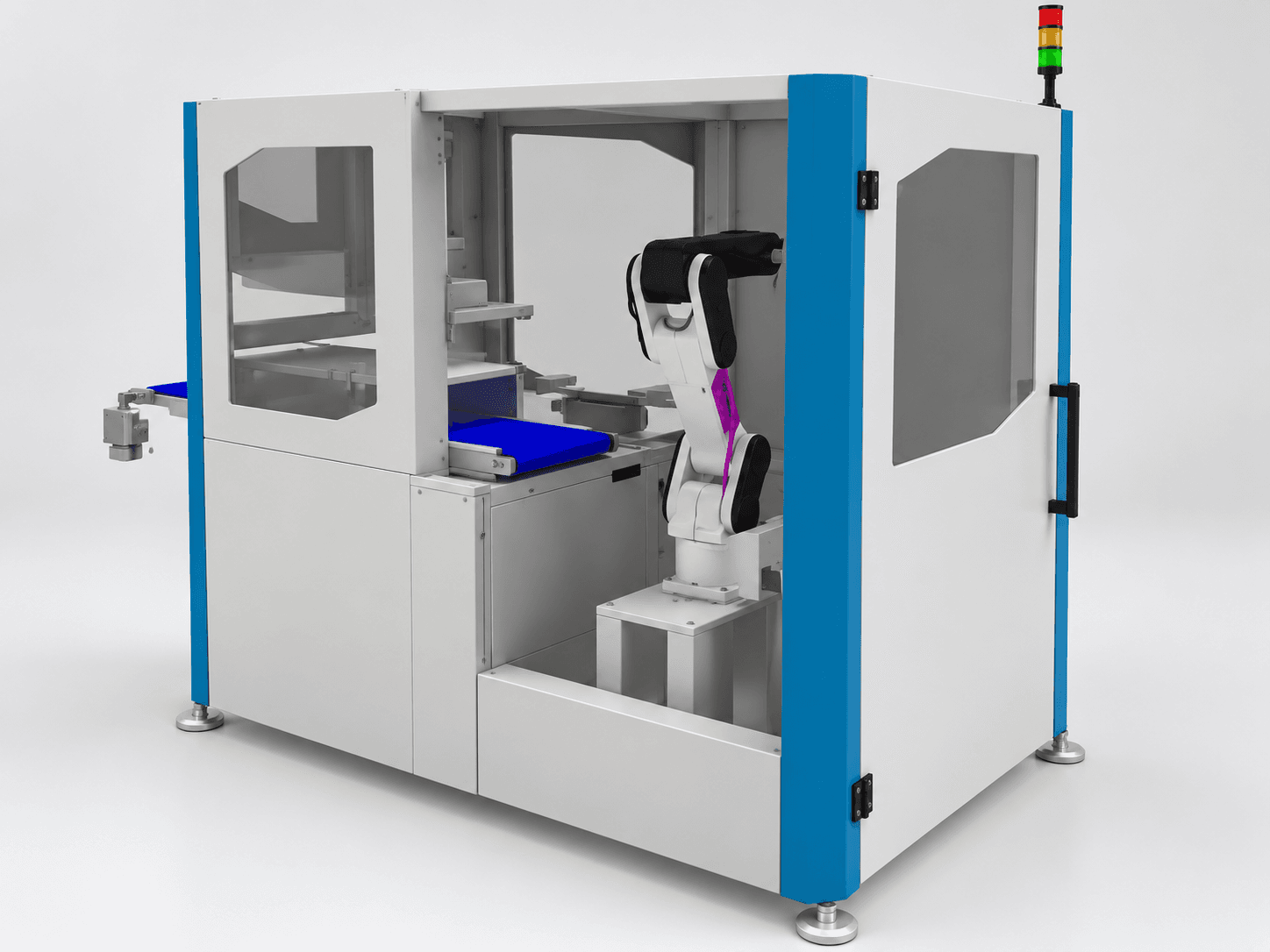

Vibro posoda in transporter
Dovod kosov ali insertov z vibro posode na transporter v celico.

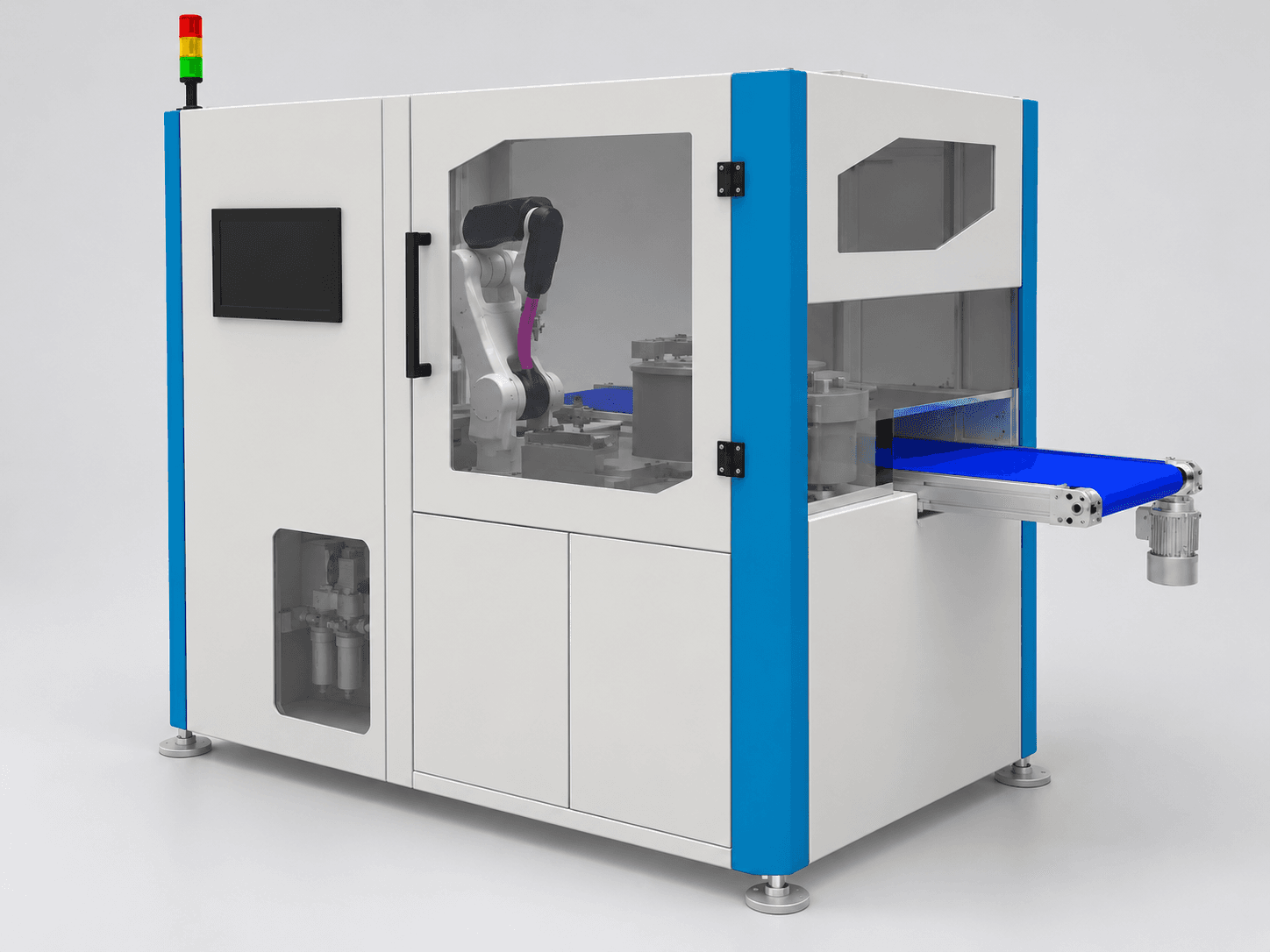

Transporter z 2D kamero
Dovod ali odvod kosov z 2D Vision sistemom za orientacijo ali kontrolo.

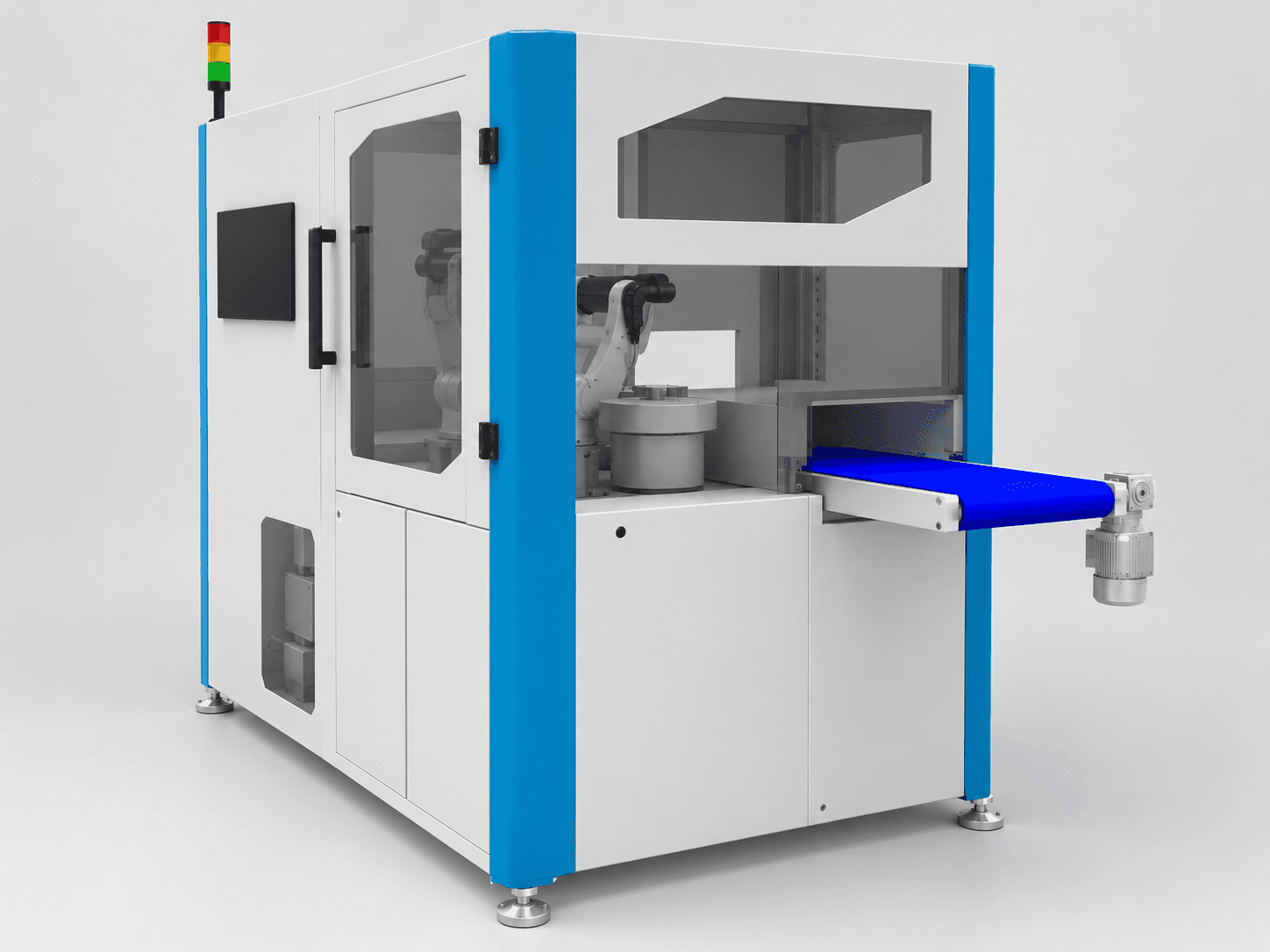

Vibro plošča in transporter
Dovod z vibro ploščo in odvod s transporterjem.

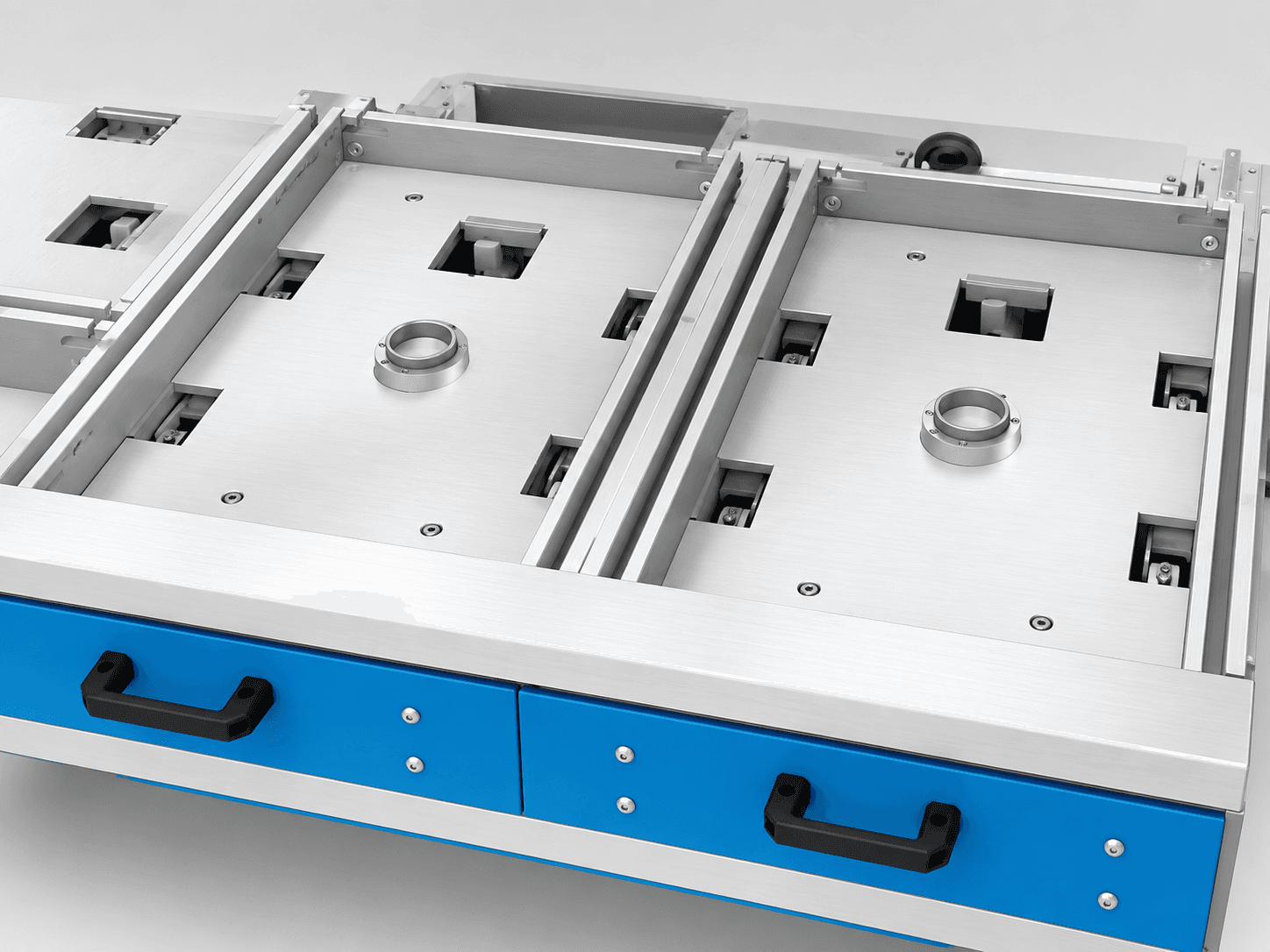

2 × dovod + 2 × odvod pladnjev
Dve dovodni in dve odvodni postaji za pladnje, ločeno od tray stacker sistema.
Dovod s papirnatimi pladnji
Transporter za papirnate pladnje z inserti ali kosi.

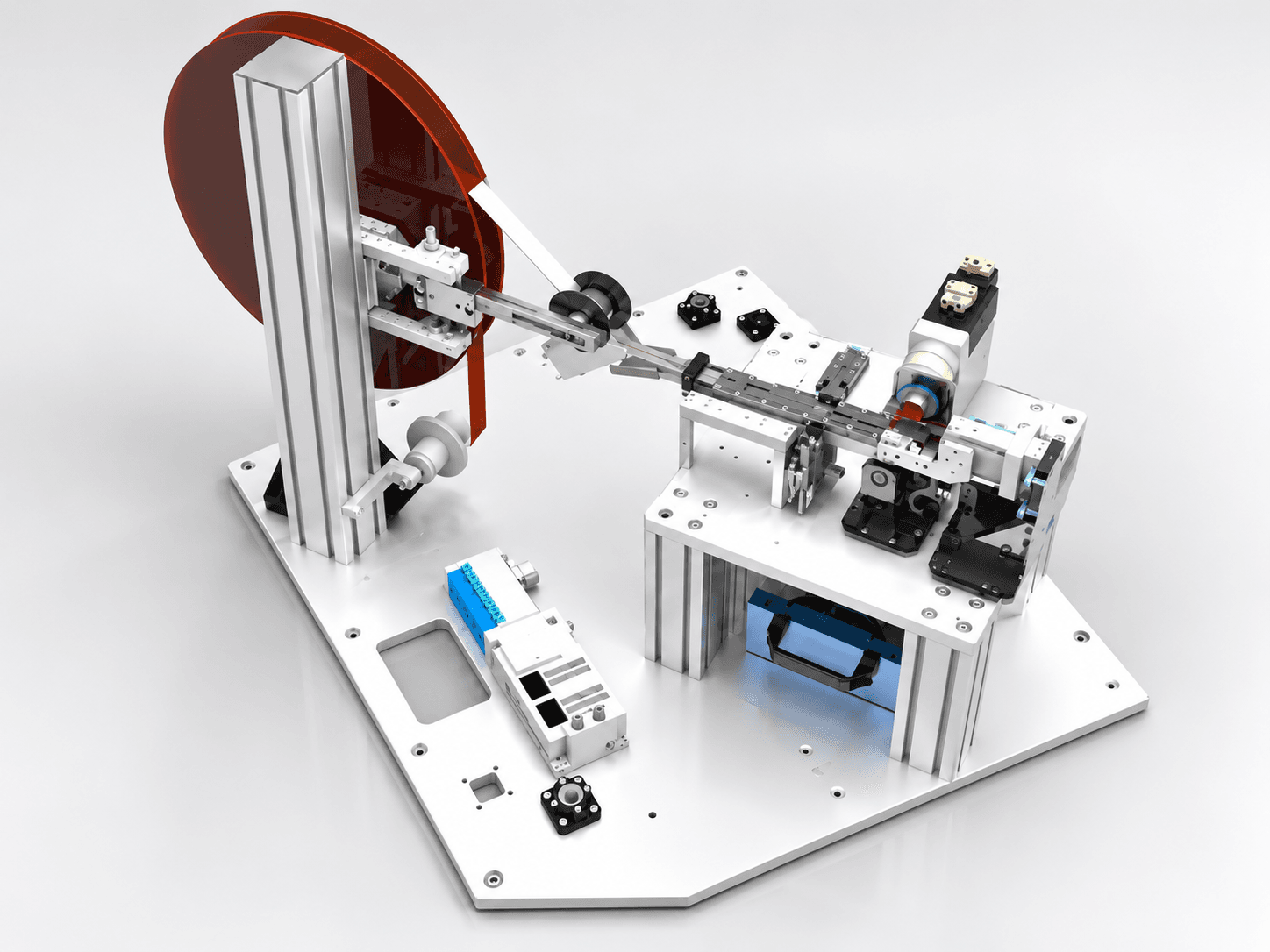

Trak za dovod insertov
Dovod insertov po traku do priprave ali prijemala.

Priprava in podpora

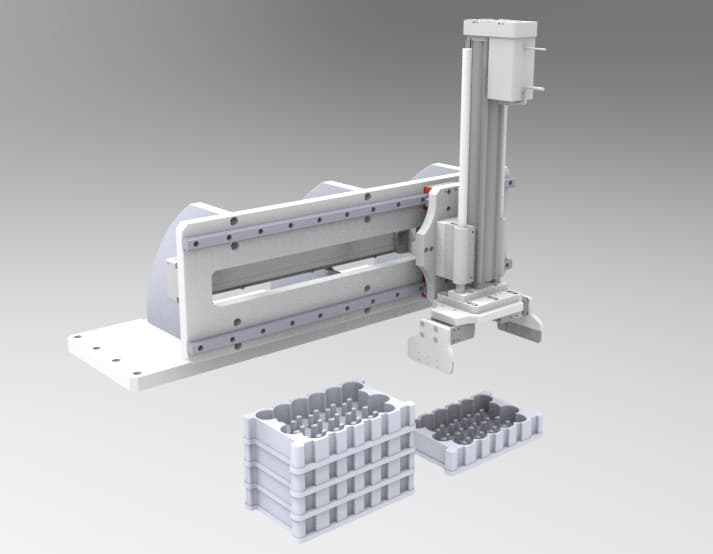

Sistemi za obročanje pladnjev
Vertikalna, velika kapaciteta in 3+3 konfiguracija v dokumentiranem sistemu.

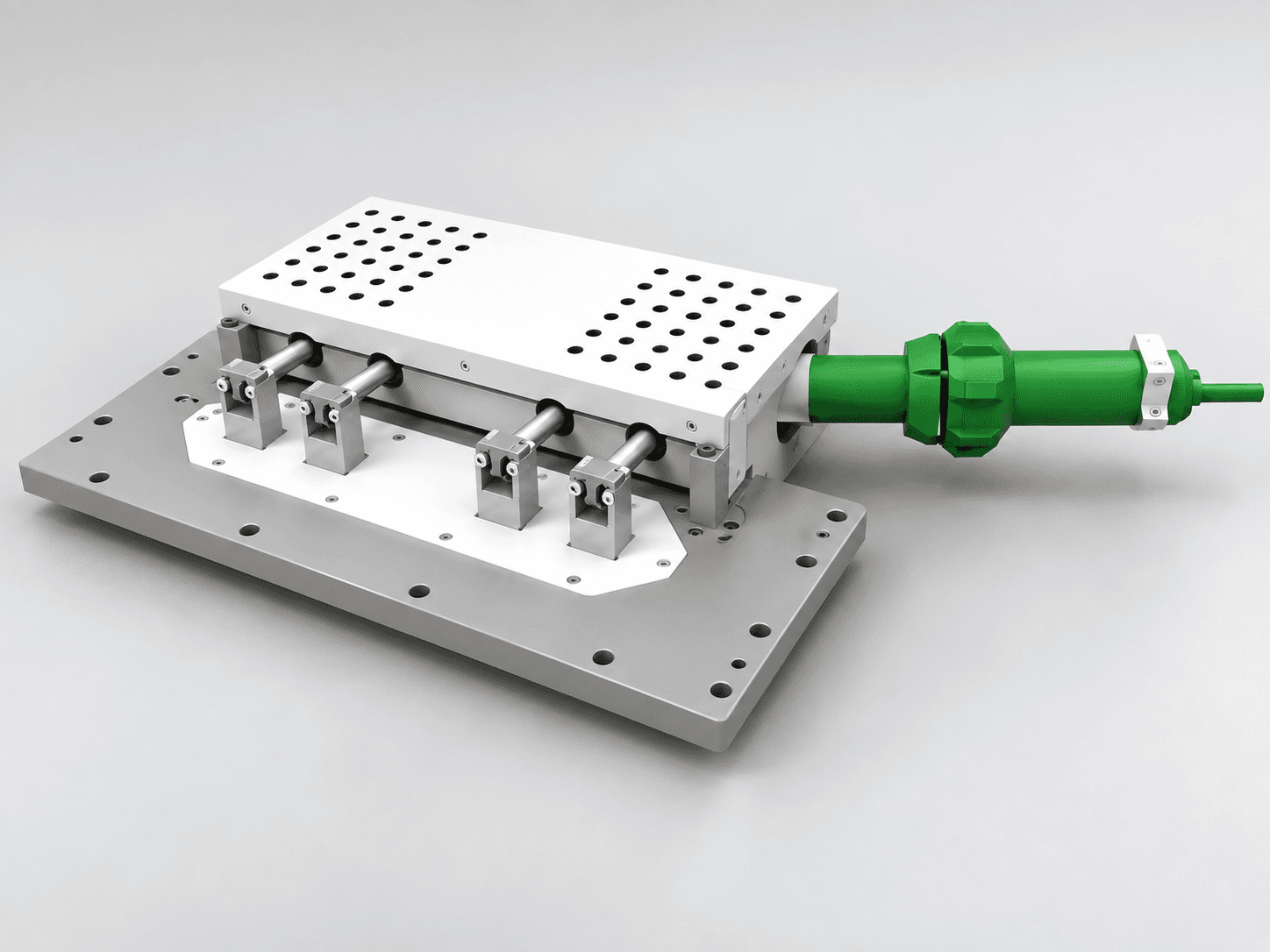

Predgretje — topel zrak
Priprava insertov pred vstavljanjem ali brizganjem.

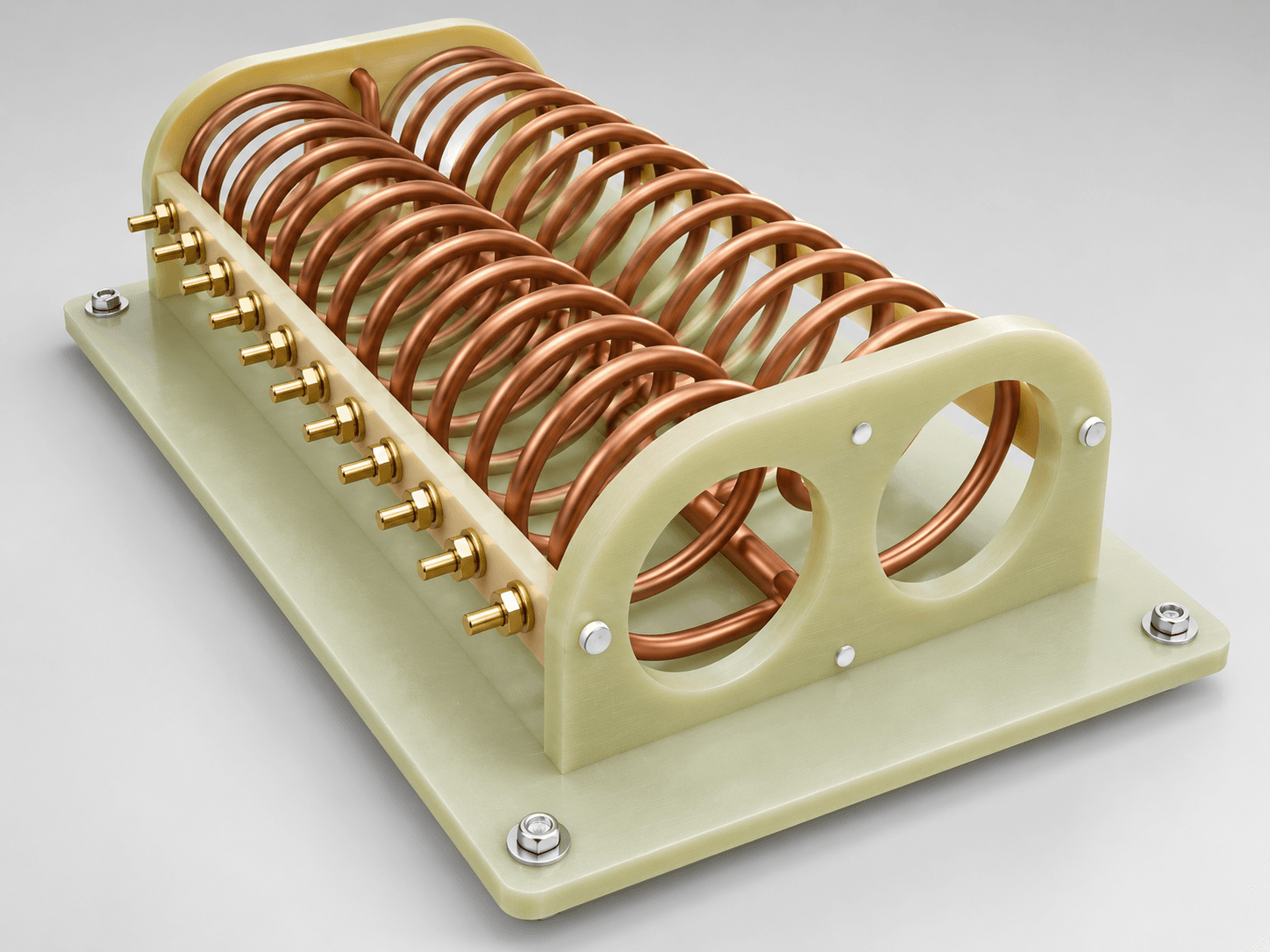

Predgretje — indukcija
Lokalno indukcijsko predgretje za termično občutljive inserte.

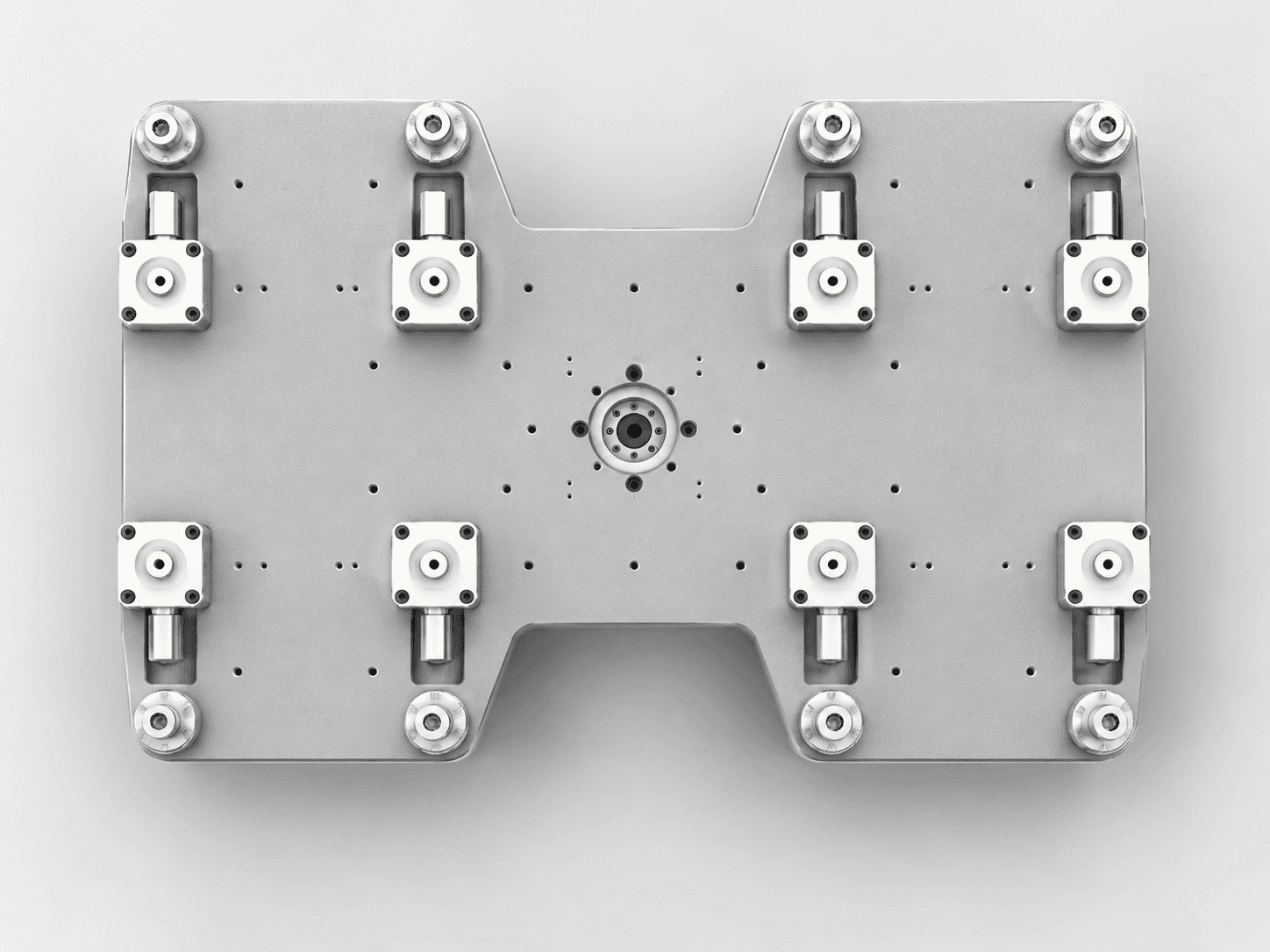

Miza za pripravo insertov
Delovna postaja za ročno ali polavtomatsko pripravo pred procesom.

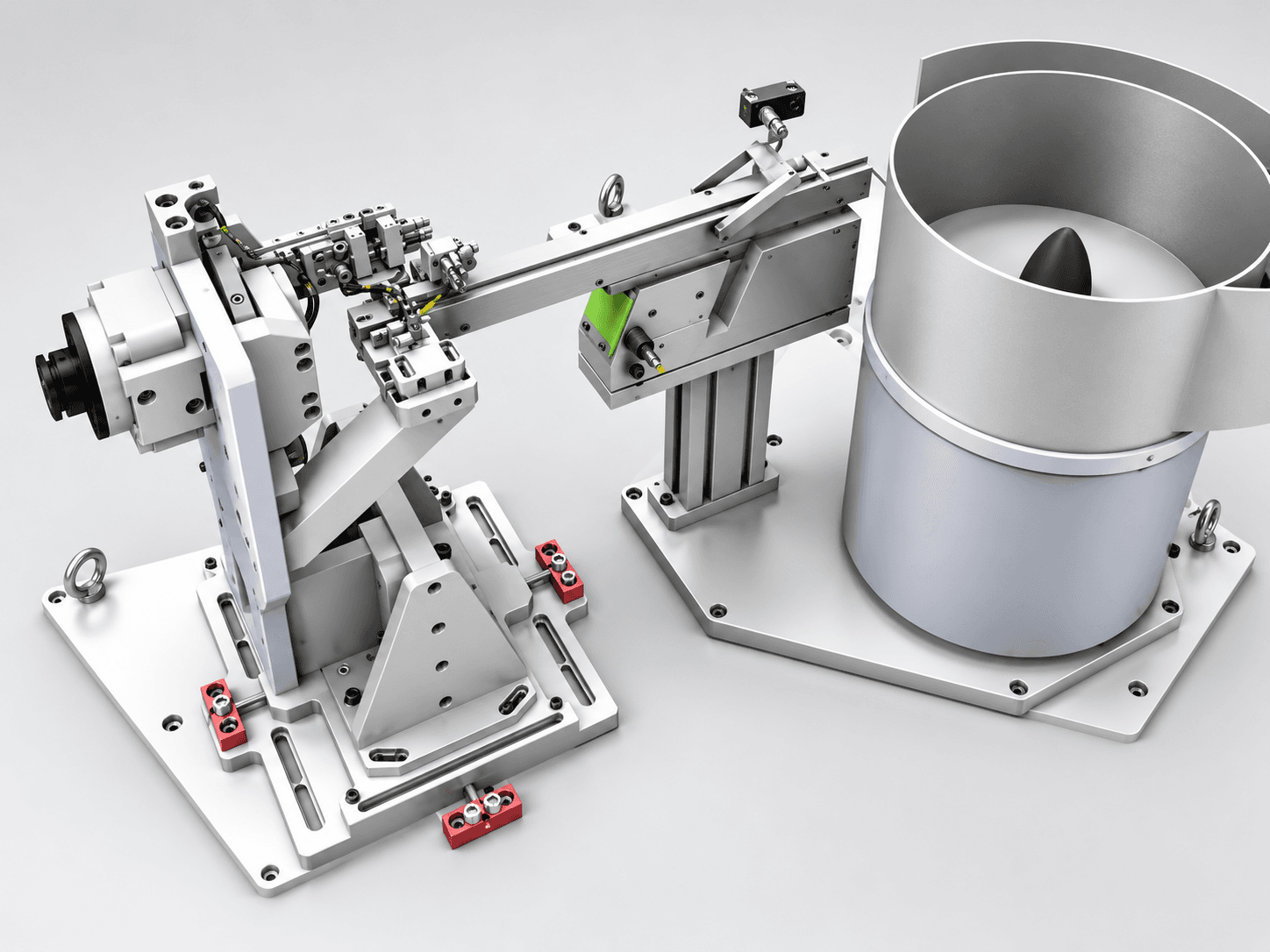

Vibro posoda za dovod in sortiranje insertov
Dovod in orientacija insertov pred vstavljanjem.

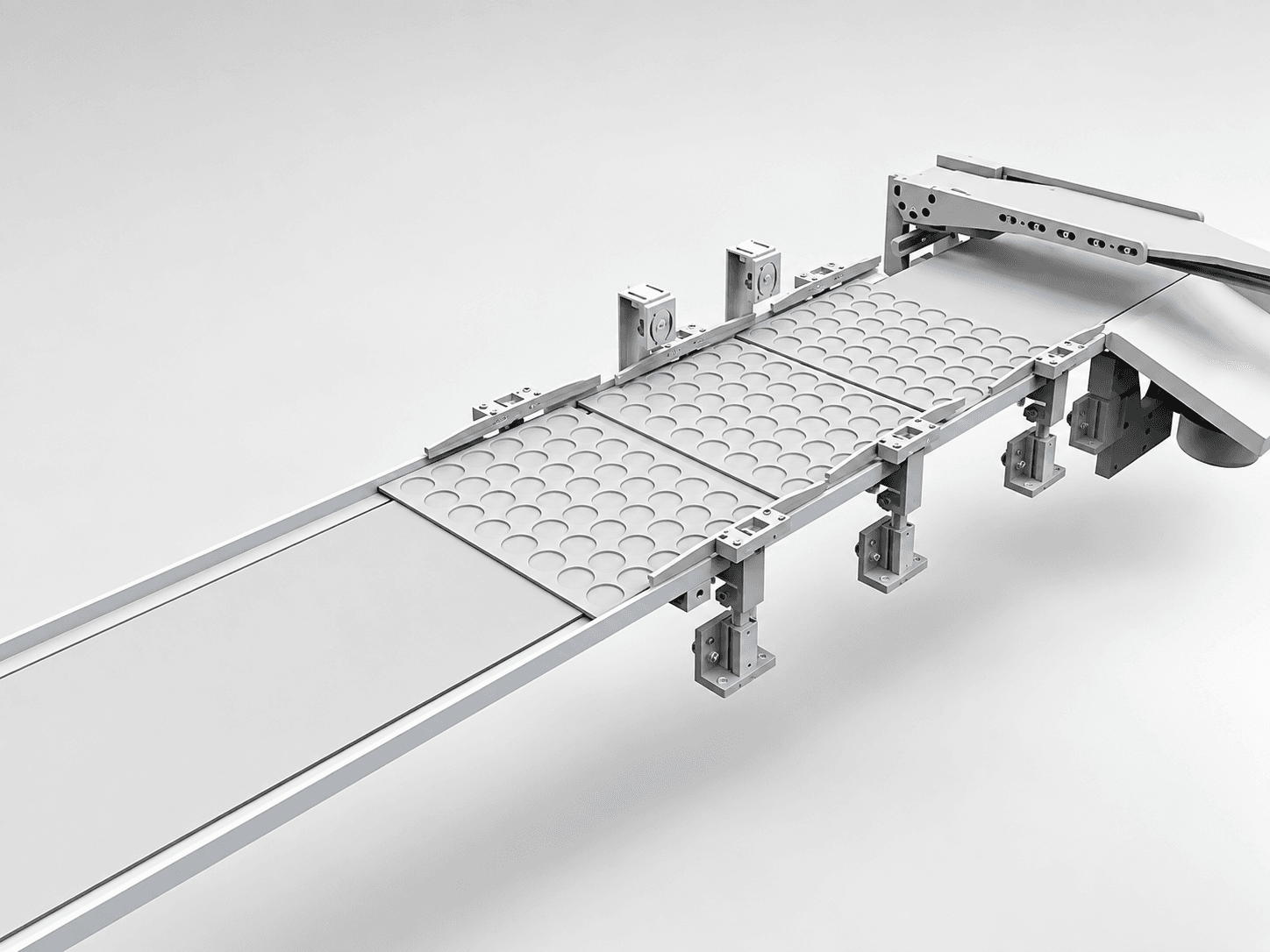

Vision sistem za kontrolo kakovosti
Preverjanje kakovosti kosov v celici.

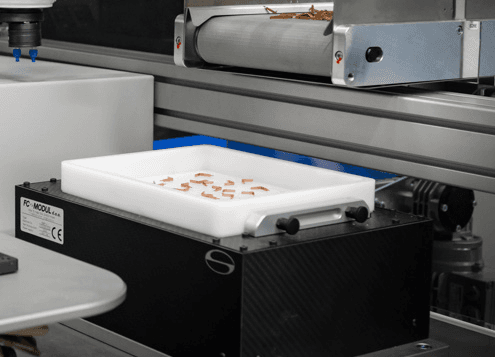

Vibro plošča z 2D vision sistemom
Dokumentirana opcija iz e-kataloga.

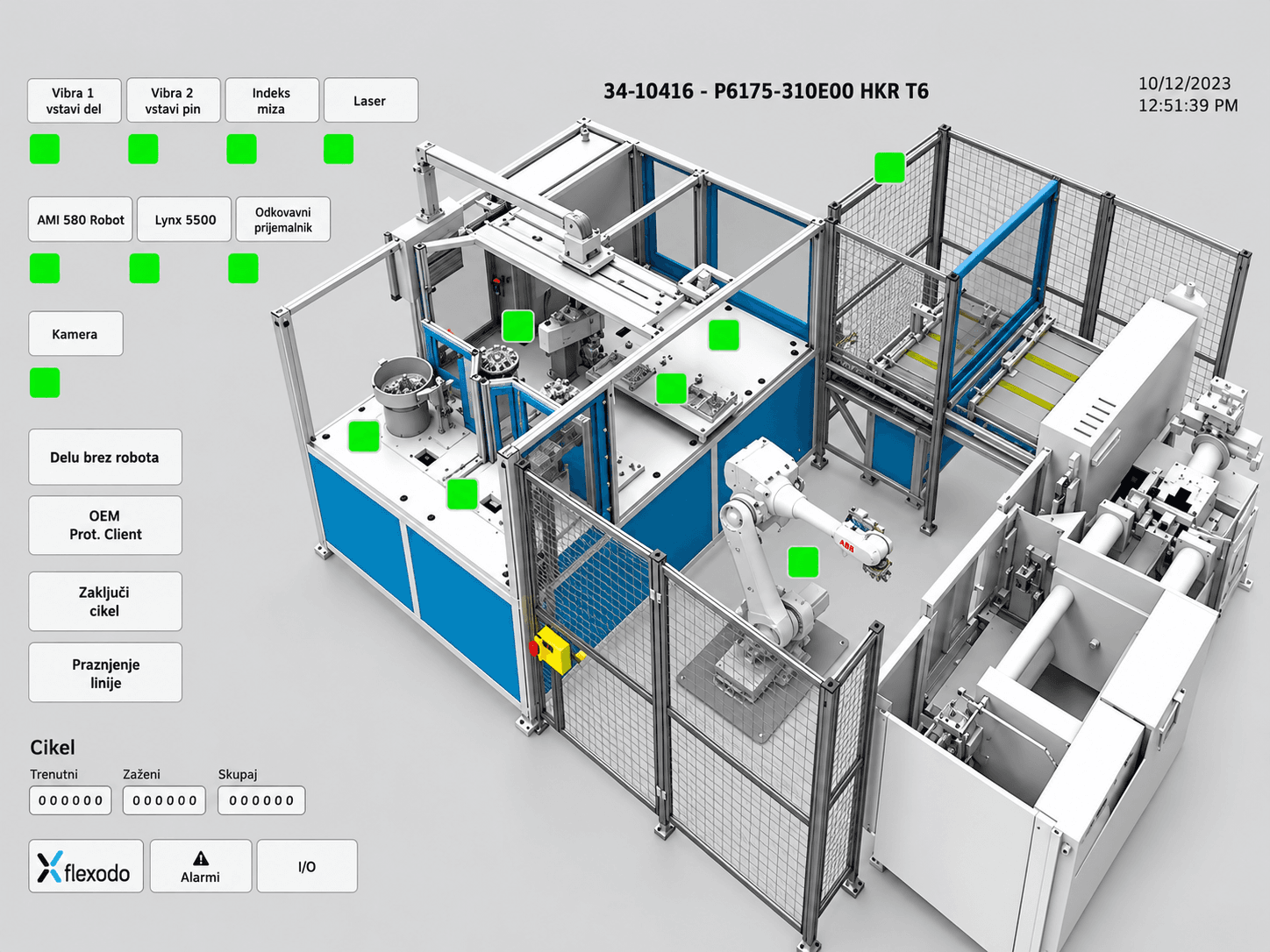

Vizualizacija stanja senzorov
Oddaljeni prikaz stanja senzorov — povezljiv z nadrejenim proizvodnim sistemom.
